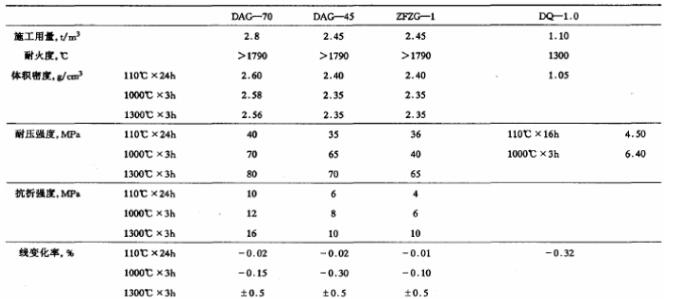

根据煅烧生产工艺确定的温度场分布特点，回转窑内衬采用轻质保温材料、粘土浇注材料、高炉浇注材料组成复合内衬。轻质保温材料的主要特点是堆积密度小、孔隙率大、导热性差、强度高、高温线变化小、使用温度高。它直接浇注在回转窑筒体的内壁上，厚度一般在50毫米左右，主要起到保温隔热的作用。粘土浇注料的耐火性不低于1580℃，使用温度约为1300℃，Al2O3含量约为45%。它是一种在窑内温度较低的地区浇注的导热材料。高铝浇注料具有高耐磨性、抗剥落性、耐热震等优良特性，耐火性能达到1790℃以上，Al2O3大约在70%以上，一般浇注在回转窑温度高的地区，因此具有较高的耐磨性、抗剥落性和耐热震性。从窑尾开始，国内某公司45m回转窑内衬约20m为轻质保温材料+粘土浇注料，其余为轻质保温材料+高铝浇注料。内衬浇注料的工艺性能见表1。
